山東聯(lián)諾工程材料有限公司位于馳名中外的中國桃鄉肥城，公司產(chǎn)品主要應用于公路、鐵路、水利、電力、水土保持及環(huán)境綠化與基礎建設領(lǐng)域，已被廣泛應用于高速公路、鐵路等多項國家工程，受到工程界專(zhuān)家及廣大用戶(hù)的一致好評，并與全國十幾家科技設計單位，大專(zhuān)院校建立了密切的協(xié)作關(guān)系，系中國土工合成材料工程協(xié)會(huì )及中國建筑學(xué)會(huì )會(huì )員單位。

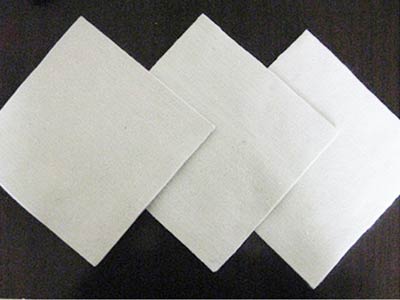

　　土工膜以塑料薄膜作為防滲基材，與無(wú)紡布復合而成的土工防滲材料，土工布又稱(chēng)土工織物，它是由合成纖維通過(guò)針刺或編織而成的透水性土工合成材料。

　　土工膜和土工布的區別如下：。

　　一，透水性：。

　　土工膜是不透水的，土工布是透水的。

　　二，材質(zhì)及用途：。

　　土工布是用無(wú)紡布做的，主要用來(lái)加固地基，土工膜是用高密度聚乙烯做的，主要用來(lái)防滲。

　　三，性能。

　　1，土工布有紡土工布和無(wú)紡土工布，具有的過(guò)濾，排水，隔離，加筋，防滲，防護作用，具有重量輕，抗拉強度高，滲透性好，耐高溫，抗冷凍，耐老化，耐腐蝕。

　　2，土工膜以塑料薄膜作為防滲基材，是一種高分子化學(xué)柔性材料，比重較小，延伸性較強，適應變形能力高，耐腐蝕，耐低溫，抗凍性能好。

　　土工布與土工膜兩者可以單獨作用同時(shí)也可復合成一體共同發(fā)揮各自長(cháng)處。

　　土工布的施工方法步驟解析：。

　　土工布的應用特性。

　　a，由于目前用于土工布生產(chǎn)的合成纖維主要為錦綸，滌綸，丙綸，乙綸，它們都具有很強的抗埋，耐腐性土工布能。

　　b，土工布為透水材料，所以具有很好的反濾隔離功能。

　　c，無(wú)紡土工布由于結構蓬松，具有很好的排水性能。

　　d，土工布有很好抗穿刺能力，所以具有很好的保護性能。

　　e，土工布有很好的摩擦系數與抗拉強度，具有土工加筋性能。

　　土工防滲膜施工。

　　土工防滲膜施工是在薄膜的一側或兩側貼上土工布，形成復合土工防滲膜，其形式有一布一膜，二布一膜等。

　　土工布作為土工膜的保護層，使保護防滲層不受損壞，為減少紫外線(xiàn)照射，增加抗老化性能，盡量采用埋入法鋪設。

　　施工中，先要用料徑較小的砂土或粘土找平基面，然后再鋪設土工膜，土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，之后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過(guò)度層，砌上20-30cm塊石(或砼預制塊)作防沖保護層，施工時(shí)，應盡力避免石塊直接砸在土工膜上，盡量是邊鋪膜邊進(jìn)行保護層的施工，復合土工膜與周邊結構物連接應采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青(厚2mm)粘接，土工布廠(chǎng)家以防該處發(fā)生滲漏。

　　土工膜的接縫處理是一個(gè)關(guān)鍵工序，直接影響防滲效果，一般接縫方式有：。

　?、俅罱樱捍罱訉挾纫舜笥?5cm。

　?、跓岷福阂擞谏院竦耐凉つせ?，焊縫搭接寬度不小于5CM.(不推薦膠接，長(cháng)時(shí)間水浸泡易開(kāi)膠，防滲效果差.)。

　　根據多年實(shí)踐證明，防滲膜厚度不小于0.25mm，太薄可能產(chǎn)生氣孔，且易在施工中受損而降低防滲效果，土工膜施工中，特別要注意做到鋪設不宜過(guò)緊，不得打皺，拼接要牢固。

　　施工方法：。

　　1，長(cháng)絲或短絲土工布的安裝通常用搭接，縫合和焊接幾種方法，縫合和焊接的寬度一般為0.1m以上，搭接寬度一般為0.2M以上，可能長(cháng)期外露的土工布，則應焊接或縫合。

　　2，土工布的縫合。

　　所有的縫合必須要連續進(jìn)行(例如，點(diǎn)縫是不允許的)，在重疊之前，土工布必須重疊至少150mm，縫針距離織邊(材料暴露的邊緣)至少是25mm。

　　縫好的土工布接縫包括1行又線(xiàn)鎖口鏈形縫法，用于縫合的線(xiàn)應為小張力超過(guò)60N的樹(shù)脂材料，并有與土工布相當或超防滲土工布出的抗化學(xué)腐蝕和抗紫外線(xiàn)能力。

　　任何在縫好的土工布上的“漏針”必須在受到影響的地方重新縫接。

　　必須采取相應的措施避免在安裝后，土壤，顆粒物質(zhì)或外來(lái)物質(zhì)進(jìn)入土工布層。

　　布的搭接根據地形及使用功能可分為自然搭接，縫接或焊接。

　　3，在施工中，土工膜上面的土工布采用自然搭接，土工膜上層土工布采用縫接或熱風(fēng)焊接，熱風(fēng)焊接是首先的長(cháng)絲土工布的連接方法，即用熱風(fēng)對兩片布的連接瞬間高溫加熱，使其部分達到融熔狀態(tài)，并立即使用一定的外力使其牢牢地粘合在一起，在潮濕(雨雪天)天氣不能進(jìn)行熱粘連接的情況下，土工布應采取另一方法一縫合連接法，即用專(zhuān)用縫紉機進(jìn)行雙線(xiàn)縫合連接，且采用防化學(xué)紫外線(xiàn)的縫合線(xiàn)。

　　縫合時(shí)寬度≥10cm，自然搭接時(shí)寬度≥20cm，熱風(fēng)焊接時(shí)寬度≥20cm。

　　4，對于縫接，要采用質(zhì)量與土工布相同的縫合線(xiàn)，縫合線(xiàn)要采用抗化學(xué)破壞和紫外光照射能力更強的材質(zhì)。

　　5，膜上下兩層土工布在有錨固槽的部位都應與土工膜一同埋入錨固槽內。

　　以上就是本次分享的全部?jì)热?，更多內容請關(guān)注我們官方網(wǎng)站。
